柴油发电机组，组成与型号含义怎样理解？

---

    柴油发电机组是目前世界上应用非常广泛的发电设备，可为电力资源紧张的机械工程、化工矿山、工厂、酒店、房产、学校、医院等企事业单位提供安全、稳定、可靠的电力保障，那么，柴油发电机组是如何组成的呢？其型号又是代表含义？下面小编就和大家一起分享一下：

    柴油发电机组的组成

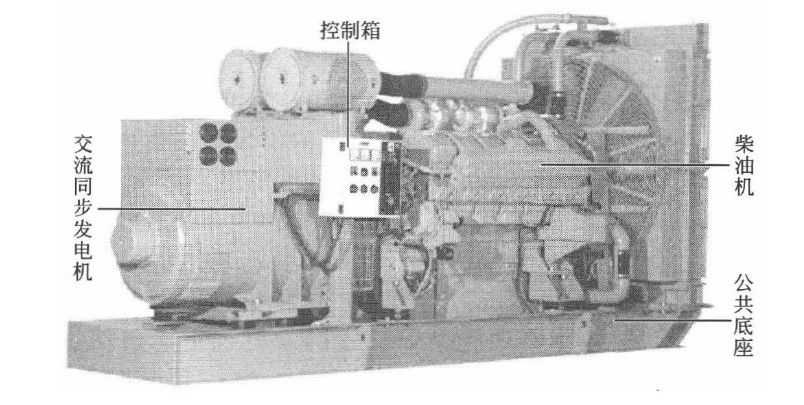

    柴油发电机组是内燃发电机组的一种，由柴油机、交流同步发电机、控制箱（屏〉、联轴器和公共底座等部件组成，如图所示。

    一般生产的成套机组，都是用一公共底座将柴油机、交流同步发电机和控制箱（屏）等主要部件安装在一起，成为一个整体，即一体化柴油发电机组。而大功率机组除柴油机和发电机装置在型钢焊接而成的公共底座上外，控制屏、燃油箱和水箱等设备均需单独设计，便于移动和安装。

    柴油机的飞轮壳与发电机前端盖轴向采用凸肩定位直接连接构成一体，并采用圆柱形的弹性联轴器由飞轮直接驱动发电机旋转。这种连接方式由螺钉固定在一起，使两者连接成一体，保证了柴油机的曲轴与发电机转子的同心度在规定范围内。

    为了减小噪声，机组一般需安装专用消声器，特殊情况下需要对机组进行全屏蔽。为了减小机组的振动，在柴油机、发电机、控制箱和水箱等主要组件与公共底座的连接处，通常装有减振器或橡皮减振垫。有的控制箱还采用二级减振措施。

    柴油发电机组的型号含义

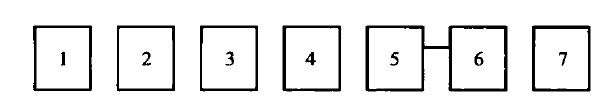

    大部分国产柴油发电机组的型号如图所示。其中符号及数字代表的型号含义如下。

    1、机组输出的额定功率（kW），用数字表示。

    2、机组输出电流的种类：G一交流工频；P一交流中频；S一交流双频；z一直流。

    3、机组的类型：F-陆用；FC-船用；Q汽车电站；T一挂（拖）车。

    4、机组的控制特征：缺位为手动（普通型）；z-自动化；S低噪声；sz一低噪声自动化。

    5、设计序号，用数字表示。

    6、变型代号，用数字表示。

    7、环境特征：缺位为普通型；TH一湿热带型。

    注意：有的柴油发电机组型号含义与上述型号含义有所不同，尤其是进口或合资企业生产的机组是由机组生产企业自行确定的。例如威尔信柴油发电机组：机组型号前面都带有字母"P"，是Perkins（伯琼斯）的缩写；机组型号后面有带"E"和不带"E"之分，带"E"的机组为备用功率，不带"E"的机组为常用功率；机组型号中的数字代表机组的容量(KV·A）。如P900E型威尔信柴油发电机组的基本含义为：发动机采用伯琼斯柴油机，机组备用功率为900KV·A(720kW）。若机组装配手动控制屏，则机组只能在手动状态下工作。若机组装配任意一种自动控制屏，则机组可选择在手动或自动状态下工作。
